Systemy kontroli dostępu a ewakuacja. Zabezpieczenie osób i mienia a bezpieczeństwo osób (Cz. 2).

Poniżej przedstawiono najbardziej charakterystyczne wymogi jakie stawia zharmonizowana norma europejska (PN-EN 13637:2015-07 – wersja angielska: Okucia budowlane. Sterowane elektrycznie systemy do wyjść przeznaczone do stosowania na drogach ewakuacyjnych. Wymagania i metody badań) elementom inicjującym odblokowanie przejścia.
„W niniejszej Normie Europejskiej podano wymagania dotyczące osiągów i badania sterowanych elektrycznie systemów do wyjść, specjalnie przeznaczonych do stosowania w sytuacjach niebezpieczeństwa lub paniki na drogach ewakuacyjnych, (…) które składają się przynajmniej z następujących elementów, oddzielnych lub połączonych:

element inicjujący: do wydania polecenia zwolnienia elektrycznego elementu ryglującego aby wyjść;

elektryczny element ryglujący: do zabezpieczenia drzwi wyjściowych; (…)”.



Norma Europejska – wymagania szczegółowe

Co ciekawe norma dopuszcza również, że „sterowane elektrycznie systemy do wyjść mogą być wyposażone w opóźnienie czasowe i/lub tryb odmowy wyjścia”. Norma dopuszcza więc systemy sterowania ewakuacją, które pozwalają wdrożyć nawet dwa opóźnienia czasowe na przejściach ewakuacyjnych. I tak, w przypadku przejścia w stopniu 0. opóźnienie czasowe nie występuje (odblokowanie przejścia w czasie nie dłuższym niż 1 s).

W przypadku stopnia 1. może wystąpić jedno opóźnienie czasowe o maks. czasie t1=15 s. W przypadku stopnia 2. mogą wystąpić dwa opóźnienia czasowe t1≤15 s i t2≤180 s. Szczegóły omówię w jednej z kolejnych części.

Wg przywołanej Normy Europejskiej element inicjujący odblokowanie przejścia musi spełniać szereg wymogów, które dotychczas nie były stawiane przyciskom koloru zielonego typu „zbij szybkę”. Pierwszą nowością jest obowiązek podświetlenia powierzchni roboczej przycisku lub pokrycie powierzchni roboczej substancją fotoluminescencyjną. Jest to dość oczywisty wymóg, ponieważ w przypadku braku oświetlenia, co może się zdarzyć np. w czasie pożaru, przyciski inicjujące starego typu można było znaleźć tylko po omacku, kierując się co najwyżej na fotoluminescencyjny znak zawieszany w okolicach przycisku.



Kolejnym wymogiem jest zastosowanie świetlnej sygnalizacji stanu przejścia za pomocą np. kolorowych diod LED. W przypadku przejść realizowanych w stopniu 0. (brak opóźnienia czasowego) obowiązuje stosowanie sygnalizacji w kolorach czerwonym i zielonym. Norma przewiduje następujące stany i sygnały:

świeci się tylko czerwona dioda LED – przycisk nie został wciśnięty, przycisk w stanie gotowości – przejście zabezpieczone;

świeci się tylko zielona dioda LED – przycisk został wciśnięty i pozostaje w tej pozycji do momentu zresetowania kluczem – przejście odblokowane;

nie świeci się żadna dioda LED – brak napięcia zasilania – przejście odblokowane.

Przycisk ewakuacyjny

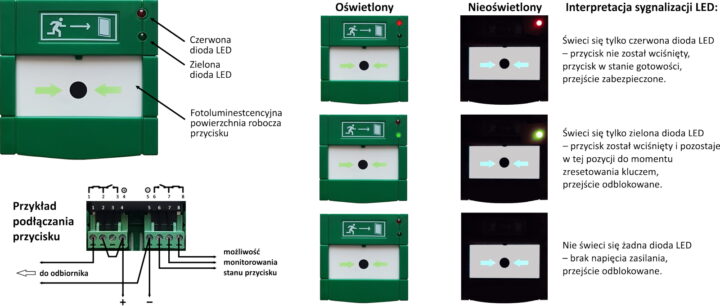

Rys. 3. Przykładowy przycisk inicjujący odblokowanie przejścia zgodny z normą PN-EN 13637:2015-07, znajdujący się w różnych stanach [wykorzystano materiały firmy: ID Electronics Sp. z o.o.]
